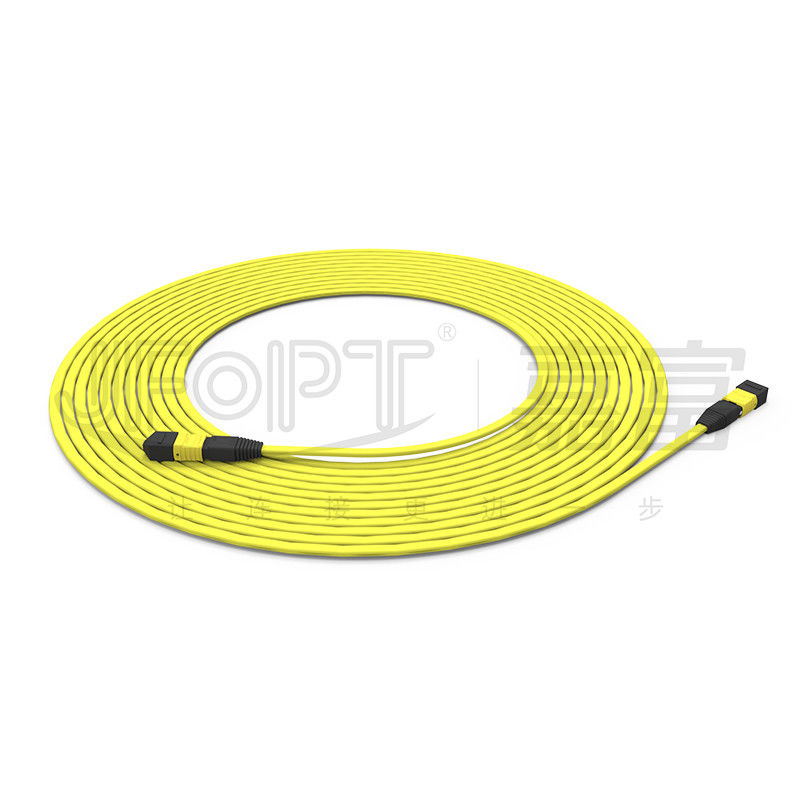

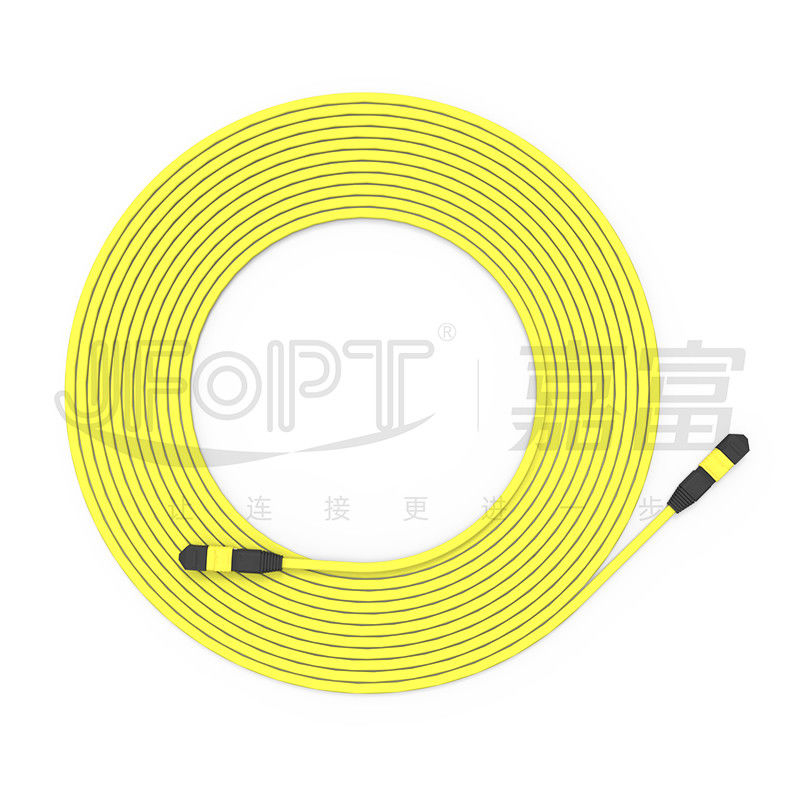

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable

12core MTP Patch Cable

Single-Mode MTP Patch Cable

G657A1 MTP Patch Cord

Place of Origin:

CHINA

Brand Name:

JFOPT

Certification:

Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001

Contact Us

Request A Quote
Product Details
Connector:
MTP-MTP
Polishing Type:
APC
Fiber Type:
Single-mode G657A1/G657A2
Core Diameter:
9/125μm
Cable Type:
Ribbon Cable
Number Of Cores:
12-core
Length:
10 Meters, 20 Meters, Or Custom Lengths
Operating Temperature:
-20°C To 70°C
Payment & Shipping Terms
Minimum Order Quantity
1pc
Price
Price negotiable
Delivery Time
1-5 Days
Payment Terms
T/T / PAYPAL / Trade Assurance Order Via Alibaba
Supply Ability
Regular head product capacity of 3000 connectors / day
RELATED PRODUCTS
Contact Us
86-755-83570641
Contact Now
Product Description

  MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable



MTP trunk cable can be selected based on the application environment, with ribbon cable or mini round cable. Aramid yarn reinforcement provides excellent tensile strength to the optical cable, and the PVC or LSZH sheath can be chosen to meet different fire safety requirements according to budget and environment. The built-in optical fibers, which are key components, come from well-known brands such as YOFC and Corning and exhibit excellent bend resistance, ensuring stable data transmission even when installed in limited space.



♦ Features

① Small in size and lightweight

② Single cable with 12 cores, high density

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 0

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 1

APC polished end faces for lower loss

Multiple options available, including 16 cores, 24 cores, besides the 12-core version

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 2

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 3



♦ Applications

1.Fiber access networks.
2.Fiber data transmission.
3.Fiber communication systems, cable TV networks, telecommunications networks.
4.Local area networks (LANs), wide area networks (WANs), FTTx.



♦ MTP Connector Parameters

Connector Type

Insertion Loss

Return Loss

Typical

Maximum

MTP Connector

SM Standard

0.25dB

0.5dB

APC≥60dB
PC≥50dB

SM Low Loss

0.12dB

0.25dB

MM Standard

0.2dB

0.45dB

PC≥25dB

MM Low Loss

0.12dB

0.25dB

Male / Female

Male : with Pin , Female : without Pin



♦ Cable Parameters

Items

Parameters

Fiber Type

Optional G652D/G657A1/OM1/OM2/OM3/OM4/OM5

Fiber Count

Optional 8/12/16/24

Strength Member

Aramid yarn

Outer Jacket Material

Optional LSZH/PVC/TPU

Outer Jacket Diameter

3.0mm

Outer Jacket Color

Customization

Tensile Strength (Long-term)

80N

Tensile Strength (Short-term)

150N

Crush Resistance (Long-term)

100N/cm

Crush Resistance (Short-term)

500N/cm

Minimum Bending Radius (Dynamic)

20D

Minimum Bending Radius (Static)

10D

Operating Temperature

-20~60℃

Storage Temperature

-20~60℃

Fire Rating

Optional OFN/OFNR/OFNP



Items

Parameters

Fiber Type

Optional G652D/G657A1/OM1/OM2/OM3/OM4/OM5

Fiber Count

2~12 cores

Strength Member

Aramid yarn

Outer Jacket Material

Optional LSZH/PVC/TPU

Outer Jacket Diameter

2.5x5.0mm

Outer Jacket Color

Yellow / Orange / Green / Heather Violet / Customization

Tensile Strength (Long-term)

100N

Tensile Strength (Short-term)

200N

Crush Resistance (Long-term)

200N/cm

Crush Resistance (Short-term)

500N/cm

Minimum Bending Radius (Dynamic)

50mm

Minimum Bending Radius (Static)

30mm

Operating Temperature

-20~60℃

Storage Temperature

-20~60℃

Fire Rating

Optional OFN/OFNR/OFNP



♦ 3D Geometric Parameters

Items

Max

Min

Radius of curvature (mm)

X

2000

-10000

Y

-

5

Angle (°)

X

0.15

-0.15

Y(APC)

8.2

7.8

Y(PC)

0.2

-0.2

Radius of curvature of optical core (mm)

-

1

Fiber height (nm)

3500

1000

Height difference of adjacent fiber (nm)

500

N/A

Maximum negative coplanar (nm)

300

N/A



Connector Housing Color Selection

MTP connector

SM

Green

Yellow

Reference color number PANTONE 346C

Reference color number PANTONE 106C

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 4

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 5

MM

Beige

Black

Reference color number PANTONE 7534U

Reference color number PANTONE Black 6C

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 6

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 7

Aqua

Heather Violet

Reference color number PANTONE 310C

Reference color number PANTONE 1905C

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 8

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 9

Violet

Magenta

Reference color number PANTONE 2587C

Reference color number PANTONE 208C

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 10

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 11

Lime Green



Reference color number PANTONE 375C

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 12



♦ Connector Boot Selection

MTP boot type

Type

Specification

Applicable cable OD


Drawings

Round boot

2.0 boot L=33.2mm

2.0

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 13

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 14

3.0 boot L=33.2mm

2.5/3.0

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 15

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 16

3.0 boot L=16mm

3.0

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 17

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 18

3.0 bendable boot L= 33.6mm

3.0

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 19

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 20

3.6 boot L=33.2mm

3.6

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 21

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 22

3.6 boot L= 16mm

3.6

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 23

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 24

3.6 bendable boot L= 33.6mm

3.6

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 25

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 26

4.5 boot L=33.2mm

4.0/4.5

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 27

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 28

5.5 boot L= 33.2mm

5.0/5.5

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 29

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 30

Ribbon Cable boot

3.0*6.0 boot L=33.2mm

3.0*6.0

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 31

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 32

2.5*5.0 boot L= 21.3mm

2.5*5.0

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 33

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 34

Bare ribbon fiber boot

Bare ribbon fiber boot L=19mm

Bare Ribbon Fiber

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 35

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 36

Push-pull tab

Universal for all boots

Universal

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 37

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 38



♦ Polarity Selection

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 39



♦ Product Packaging

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 40

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 41

Thickened anti-static bag

Thickened carton



 Factory Strength

Specialization:


JFOPT has been focusing on fiber jumpers production for over 20 years and possesses professional manufacturing techniques to produce high-quality and high-performance fiber jumpers.

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 42

Manufacturing Capability:


JFOPT has 5 production lines and equipment, allowing for fast and efficient production of a large quantity of fiber jumpers to meet customer demands.

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 43

Quality Control:


JFOPT implements strict quality control measures, including professional quality inspections and monitoring at every stage from raw material procurement to production processes. Insertion loss testing and end-face inspection are conducted to ensure product quality.

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 44

Standardization:


JFOPT can develop and strictly adhere to fiber jumper production standards according to customer requirements, ensuring consistency and performance stability of the products.

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 45

Technological Innovation:


JFOPT emphasizes technological innovation and has a professional R&D team dedicated to developing more advanced and high-performance fiber jumpers.

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 46

Service and Technical Support:


JFOPT provides comprehensive pre-sales and after-sales services, including technical consultation, product recommendations, and post-sales maintenance, to meet customer needs and ensure customer satisfaction.

MTP-MTP 12-Core Single-Mode 9/125 G657A1/A2 Ribbon Type Trunk Cable 47



♦ Frequent Q&A

1.What should be considered when customizing MTP jumpers?
Length of MTP jumper / Cable material / Fiber type and core count / Connector gender (male/female) / Insertion loss specifications / Color preferences / Labeling requirements and customization.



2.How do we ensure the stability of our MTP jumpers?
JFOPT's MTP jumpers undergo 100% 3D interference testing and 100% insertion loss testing to ensure parameter stability.



3.Our delivery lead time?
We have a monthly production capacity of 30,000+ MTP connectors, ensuring prompt delivery of your orders.



4.What other MTP derivative products do we offer?
We also manufacture MTP loopbacks, MTP attenuators, MTP gender changers, and MT jumpers, among other MTP-related products.
